一  产品描述

地埋式阀门‌是一种可以直接埋入地下，无需垒砌窨井的阀门类型，能够直接埋入地下，从而减少了路面开挖的面积，保持了路面美观，同时也降低了施工难度和工程造价。

预埋式阀门的安装便捷，启闭方便，通过地面上传动杆的操作即可实现开启和关闭，且地面下沉不会影响其正常工作。此外，预埋式阀门采用承插式连接，能有效缓解地面沉降对阀门的不良影响，确保了阀门的稳定运行和使用安全。

二   技术参数

1、开闭次数:>500次

2、工作压力:1.0MPa-1.6MPa3、

3、防护等级;IP68

4、执行器:五线

5、密封性能:无泄漏

6、动作时间:60s～180s

7、驱动电压:DC3.6V DC12V AC220V

‌8、口径  DN50-DN200

9、立杆可根据实际需求选择加长（80cm  / 120cm / 150cm）等

10、通讯可选用4G 远传/  LORA远传/ NB远传/  IC卡/ 有线远传/纯五线阀体

（五线阀接线示意图）

三   产品特色

* 阀门全密封，结构紧凑，防水性能好；

Ø 阀门外壳上有透明窗,可以直接的显示阀门的开关状态。

Ø 阀门具有应急开关功能，在电动部分失效情况下可手动打开阀门

Ø 阀门全部采用球墨铸铁材质，阀板使用304不锈钢，防腐蚀良好，增加使用寿命；

Ø 对于埋地管线可采用加长杆，加长杆长度可按要求定制，不会增加阀门的扭矩

Ø 价格优势明显，可用于灌溉、污水处理等，重量轻、操作方便

Ø 供电方式灵活，太阳能板供电或者电池供电（可内置3内ER34615电池，开关阀次数达800多次）

Ø 对于管道井较深是可做成外挂式，既可以增加信号强度又免去了下井的烦恼

Ø 可做成刷卡式、无线远传控制、有线控制，还可以配合水表做预付费管理

Ø 太阳能板可固定在阀门上，可根据安装方位调整太阳能板方向，实现能量zui大化利用

* 口径从DN50-DN200，采用低功耗、大扭矩减速机。速比27000:1和70000:1两种。供电电压3.6V,6V，12V可选

四   细节展示

可选用塑料阀头

可选用高压铸铝阀头

开关指示

不锈钢阀板

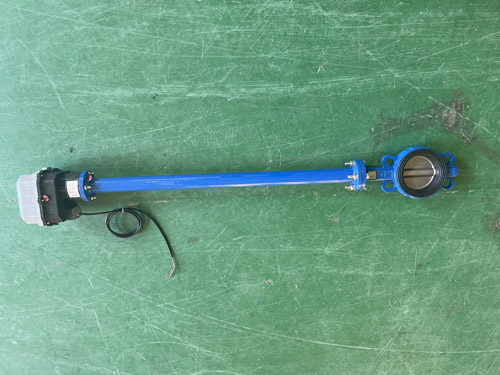

地埋杆可根据需要加长
