一  产品描述

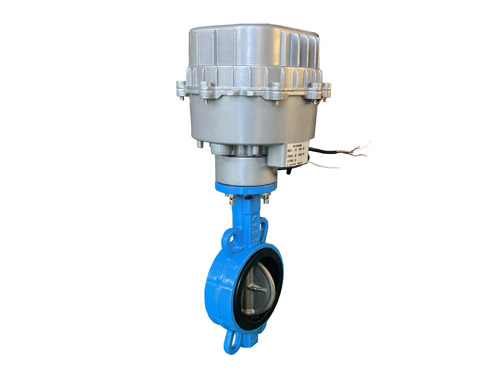

对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。适应于安装空间小，有成本控制的项目。在特定的场合可以完全取代法兰式蝶阀。

二  技术参数

* 开闭次数:>500次

* 工作压力:1.0MPa-1.6MPa3、

* 防护等级;IP68

* 执行器:五线

* 密封性能:无泄漏

* 动作时间:60s～180s

* 驱动电压:DC3.6V DC12V AC220V

  *口径  DN50-DN200

*  通讯可选用4G 远传/  LORA远传/ NB远传/  IC卡/ 有线远传/纯五线阀体

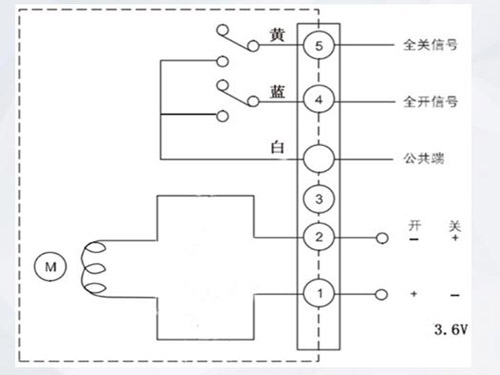

（五线阀接线示意图）

三   产品特色

* 阀门全密封，结构紧凑，防水性能好；

* 阀门外壳上有透明窗,可以直接的显示阀门的开关状态。

* 阀门具有应急开关功能，在电动部分失效情况下可手动打开阀门

* 阀门全部采用球墨铸铁材质，阀板使用304不锈钢，防腐蚀良好，增加使用寿命；

* 价格优势明显，可用于灌溉、污水处理等，重量轻、操作方便

* 供电方式灵活，太阳能板供电或者电池供电（可内置3内ER34615电池，开关阀次数达800多次）

* 对于管道井较深是可做成外挂式，既可以增加信号强度又免去了下井的烦恼

* 可做成刷卡式、无线远传控制、有线控制，还可以配合水表做预付费管理

* 太阳能板可固定在阀门上，可根据安装方位调整太阳能板方向，实现能量大化利用

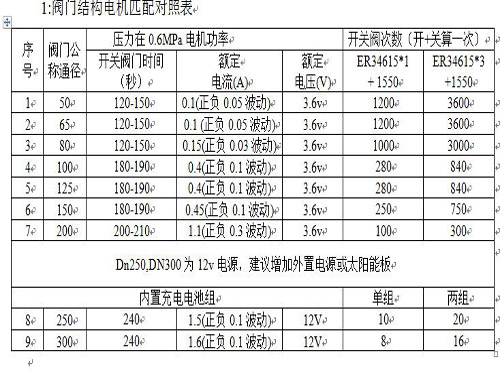

* 口径从DN50-DN200，采用低功耗、大扭矩减速机。速比27000:1和70000:1两种。供电电压3.6V,6V，12V可选

四  细节 展示

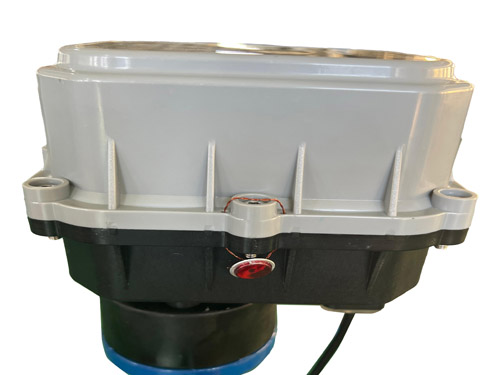

可选用塑料阀头

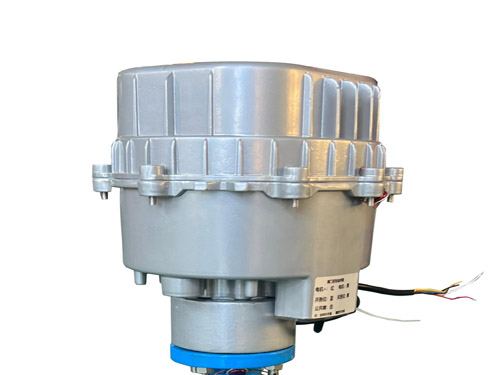

可选用高压铸铝阀头

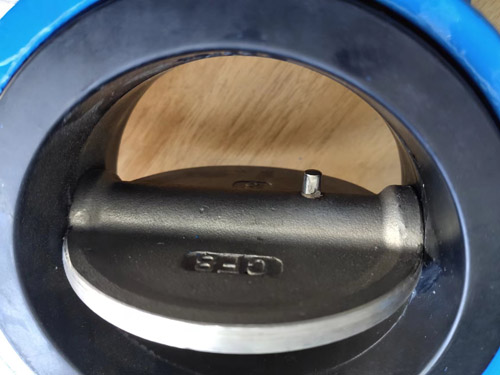

不锈钢阀板
